브랜드 이름: | Upperbond |
모델 번호: | 만드는 사람 |
MOQ: | 2 PC |
가격: | 협상 가능 |
배달 시간: | 5-8 일 |
지불 조건: | 전신환, 웨스턴 유니온, 머니그램, 페이팔 |

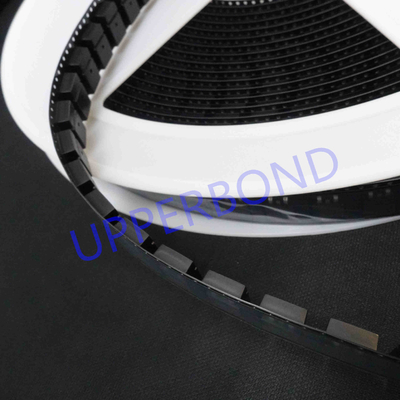

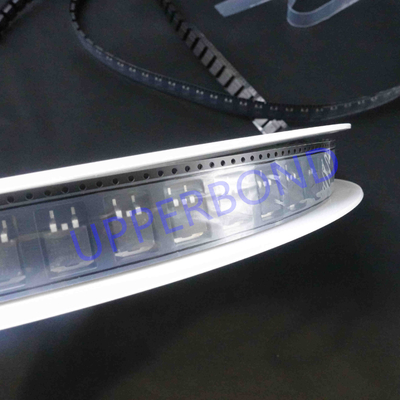

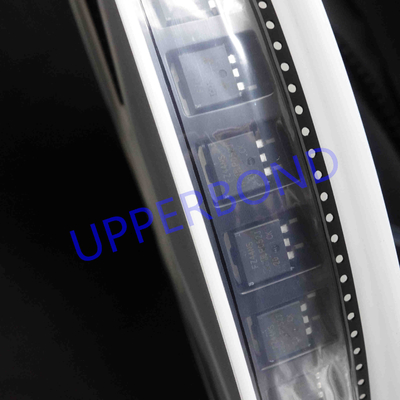

퀸 크기 가랜트 실리콘 트랜지스터 D2PAK 전기 GDX2 팩커 머신 예비품
트랜지스터는 전자 신호와 전력을 확대하거나 바꾸는데 사용된 반도체 디바이스입니다. 트랜지스터는 현대 전자 공학의 기본 구성 블록 중 하나입니다. 그것은 보통 적어도 3의 외부흐름길로의 접합부를 위한 단말기로 반도체 물질로 구성됩니다.
메커니즘
트랜지스터의 단말기의 한 쌍에 적용된 전압 또는 경향은 단말기의 또 다른 쌍을 통하여 경향을 제어합니다. 통제된 (생산) 전력이 제어용 (입력) 전력 보다 더 높을 수 있기 때문에, 트랜지스터는 신호를 증폭시킬 수 있습니다. 오늘, 약간의 트랜지스터는 개별적으로 패키징되지만, 그러나 더 많은 것이 집적 회로 내장되는게 발견됩니다.
단순화된 작동
트랜지스터는 터미널의 또 다른 쌍에 많은 더 큰 신호를 제어하기 위해 그것의 터미널의 한 쌍 사이에 적용된 소신호를 사용할 수 있습니다. 이 특성은 획득으로 불립니다. 그것은 더 약한 입력 신호에 비례한 더 강한 출력 신호, 전압 또는 경향을 생산하고 그러므로 증폭기의 역할을 할 수 있습니다. 선택적으로, 트랜지스터는 전기적으로 콘트롤 스위치로서 회로에서 경향을 켜거나 끄는데 사용될 수 있습니다.
대량 생산
1950년대에, 그렇게 전기는 확실히 전기가 반도전층에 도달하는 것을 예방한 표면상태를 넘어서면서, 아래 도체인 실리콘까지 침투할 수 있다고 이집트 공학적 모하메드 아탈라는 그가 실리콘 웨이퍼를 산화 규소의 절연층으로 코팅하는 반도체 소자 제조의 새로운 방안을 제안한 벨 연구소에서 규소 반도체의 표면 성질을 조사했습니다. 이것은 표면 보호로 알려집니다, 그것으로서의 반도체 산업에 중대하게 된 방법이 나중에 실리콘 집적 회로의 대량생산의 가능성을 만들었습니다.
![]() |
